伴隨著中央空調公裝行業高效化、智能化的發展趨勢，“高效機房”被頻繁提及。如今，憑借著節能、高效的優勢，高效機房在暖通空調和熱泵產業等領域得到廣泛應用，其后續技術應用與發展也為行業所時刻關注。

       國內目前的制冷機房大部分能效比都在3.0左右，而高效機房能效比達到了5.0以上。因此，加快高效機房技術的發展與應用，對推進貫徹落實我國“碳達峰”“碳中和”國家戰略，加快提升建筑能效水平，推進居住建筑和公共建筑節能改造，具有重要意義。

01 什么是高效機房？

      在滿足末端冷負荷需求的前提下，能綜合考慮負荷匹配度、系統用能合理性等各方面因素，運用恰當?shù)目刂品绞脚c人員管理制度，合理地控制系統中各設備及參數，以實現系統高能效運行的空調制冷機房。

02 高效機房行業標準

《高效制冷機房技術規程》T/CECS 1012-2022

《高效空調制冷機房評價標準》T/CECS 1100-2022

《空調冷源系統能效檢測標準》 T/CECS 549-2018 2019

《區域供冷供熱系統技術規程》 T/CECS 666－2020 2020

03 高效機房能效等級

      高效空調制冷機房劃分為一星級、二星級和三星級3個等級，其中三星級為最高等級。一星級制冷機房能效高于地區現有機房平均水平，二星級應為國內制冷行業較高水平，三星級應為國內外制冷行業的先進水平。

      各氣候分區的三級能效指標值為相應氣候分區的有效案例的平均值，該值與模擬計算結果及專家經驗數值基本一致，高于國內現行標準的相關能效系數要求，略低于部分國外標準，國外部分標準將能效比5.0作為高效空調制冷機房的機房能效評價要求。各氣候分區的二級能效指標為相應氣候分區的有效案例的前四分之一分位季節能效比，即約僅有25%的高效空調制冷機房會參與到二星級的評價，該評價指標值與模擬計算結果、專家經驗數值、國外現行評價標準指標基本一致。各氣候分區的機房一級能效指標采用專家經驗值，由于現有案例的能效指標最高值較高并且相應案例通常為新建機房，所在地區經濟發展水平較高，采用了能效水平極高的產品，若采用案例指標易導致可參評機房較為局限，因此不采用案例的能效值作為一級能效的評價指標值。

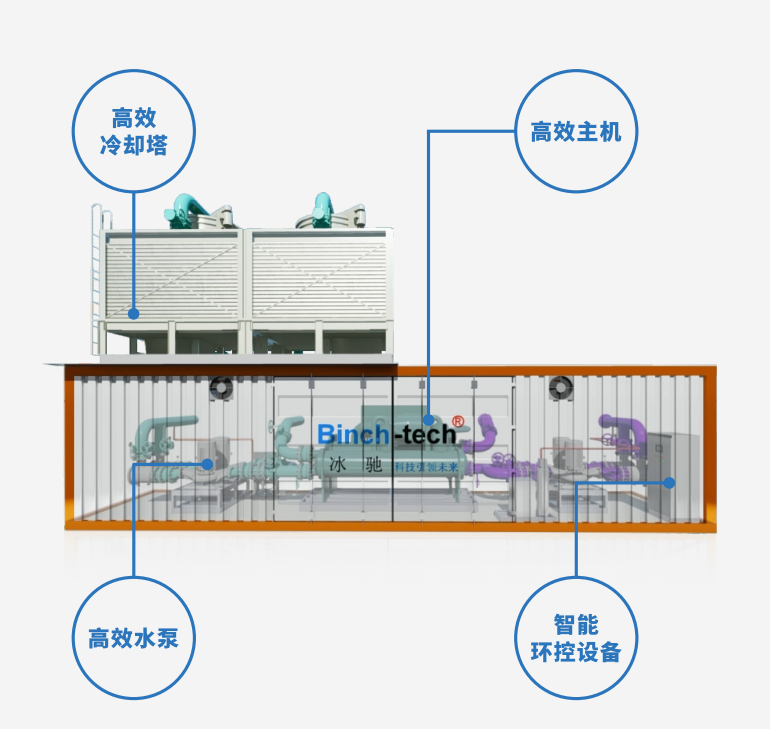

04 高效機房設備性能要求

①冷水機組宜選用低阻力的蒸發器和冷凝器，雙回路設備的阻力不宜超過60kPa，有條件時宜采用單回程設備。

②板式換熱器的阻力不宜超過50kPa。

③冷卻塔選用壓損小、不易堵塞的布水器，選用布水器與集水盤高差小的產品，風扇單位風量耗功率≤0.030W/（m3.h）。

④選用低阻力過濾器，常見Y型過濾器阻力一般可達10~30kPa，宜選用阻力小于3KPa的籃式過濾器、直角式過濾器（可安裝在水泵入口，省去一個彎頭）或?qū)Я魇竭^(guò)濾器。

⑤采用低阻力止回閥，蝶式止回閥阻力較大，一般為10~20kPa，宜選用阻力小于3KPa的靜音式止回閥，有條件時還可以采用一體式多功能閥替代。

⑥采用低阻力能量表，機械式阻力較大不宜選用，優先考慮使用電磁式或超聲波式。

⑦減少不必要的閥件實際設計中常在冷水機組入口和水泵入口一般均設置有過濾器，由于水泵和冷水機組之間距離較短，可以考慮取消其中一組過濾器，宜僅在水泵入口設置過濾器，同時保護水泵和冷水機組。

      盡量不使用靜態平衡閥，宜選用復合型平衡閥，比如動態平衡電動調節閥等，水力失衡較大的場合，靜態平衡閥和動態平衡閥可以同時采用，水力失調較小時，建議取消靜態平衡閥。

⑧選用高效水泵，并聯水泵宜選用水泵特性曲線較陡的水泵，且水泵在設計工況下?tīng)顟B(tài)點宜選取高效區上方，部分負荷時水泵工況點會逐漸往下偏移，從而保證水泵在高效區運行。水泵采用全變頻技術，由于冷熱水流量相差一般比較大，冷熱水泵宜分開設置。

05 如何降低制冷機房的管路阻力？

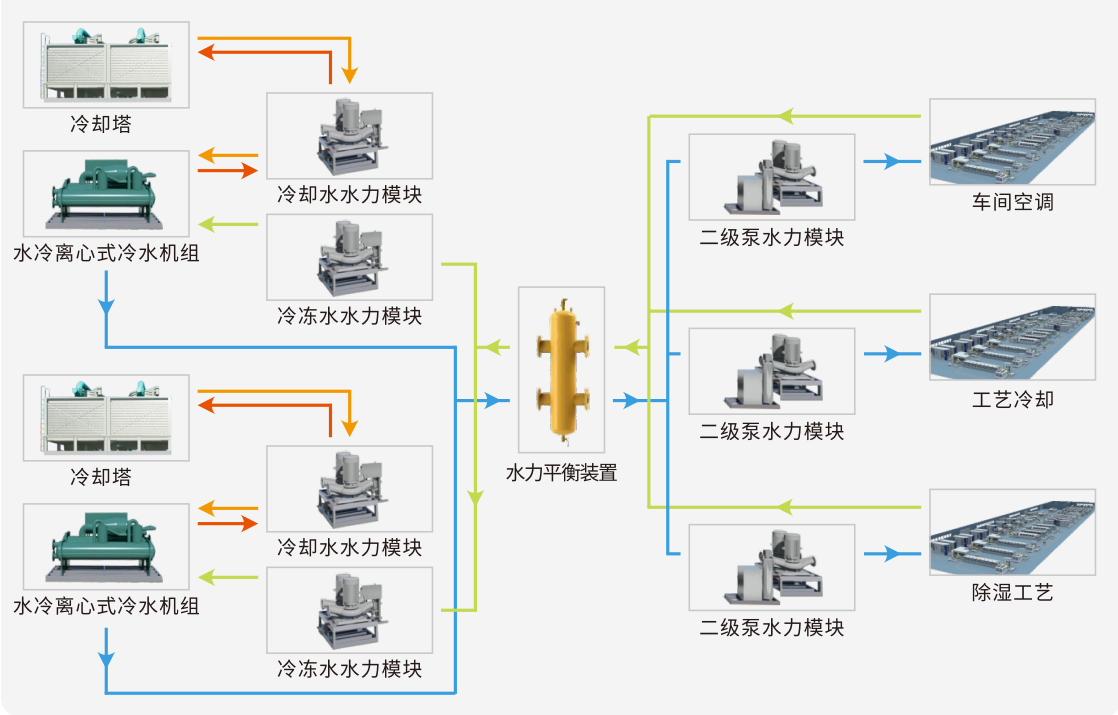

      制冷機房?jī)?nèi)的管路特點是管線長度短，但是各類閥門管件多，總的局部阻力系數大，因此高效機房需要采取合適的措施降低局部阻力?？刹捎萌缦麓胧?/p>

①合理布置管路，減小不必要的彎頭等局部阻力構件。比如水泵與冷水機組就近布置，一一對應，直進直出連接。

②采用低阻力的閥門管件，比如用鈍角彎頭代替直角彎頭、銳角三通代替直角三通，加大彎頭的曲率半徑，采用曲率半徑為1.5倍以上的彎頭，采用順流三通等。采用大曲率半徑彎頭，局部阻力系數較標準彎頭可以減小30%以上。采用45°彎頭較標準90°彎頭可以減小50%以上。采用鈍角三通局部阻力系數約為直角三通的1/3。

③冷凍水采用大溫差小流量水系統，常規溫差為5℃，大溫差一般為6～8℃。

④冷卻水采用大溫差設計，對于大型工程尤其是冷卻塔與制冷機房距離較遠時，如冷卻水采用5℃常規設計溫差，不利于節能，建議將冷卻水溫差提高到5.5℃。

⑤空調水系統比摩阻宜控制在100~300Pa/m，房間內空調末端最大流速不應超過1.5m/s，干管最大流速不應超過2.4m/s。
